新型控制電纜電線的制作方法

本發明屬于電線電纜制造技術領域，具體涉及一種控制電纜。隨著國民經濟的快速發展，適用于工礦企業、能源交通部門、控制、監測電路和交流額定電壓450/750伏及以下保護線路的控制電纜得到了突飛猛進的發展。隨著全球節能減排和低碳經濟的倡導，控制電纜也在朝著高質量、低成本、輕量化的方向發展。

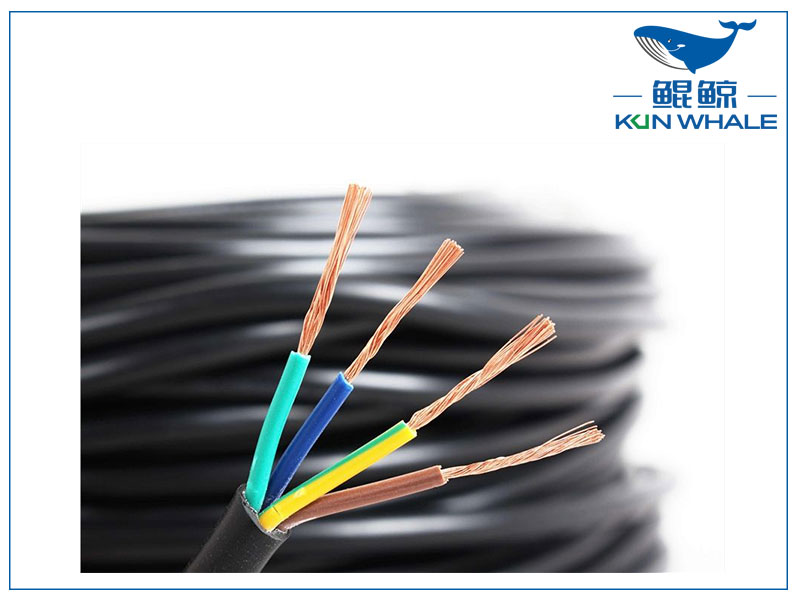

傳統控制電纜以銅線為導體，PVC為絕緣層，銅線為屏蔽層，以KVVP7*2.5為柱。用于導體和屏蔽的銅量占電纜總重量的57.10%，必然會消耗大量的銅。隨著世界銅資源的短缺，銅的價格上漲，導致電纜成本大幅增加，經濟大幅下滑。

為了解決上述技術問題，技術人員提出了一種控制電纜，通過以下技術方案實現了：控制電纜。控制電纜包括從外到內依次套裝的護套、屏蔽層、隔離層和纜芯；纜芯由多根絕緣單線絞合而成；絕緣單線包括導體和包覆在導體外的絕緣層；導體為銅包鋁線，以鋁芯線為主體，在鋁芯線的外側包覆有銅線層；導體外包覆的絕緣層為交聯聚乙烯絕緣層；包覆在導體外的交聯聚乙烯絕緣層與銅包鋁導線形成銅包鋁導體的交聯聚乙烯絕緣單線；屏蔽層是由多根銅包鋁線編織或纏繞而成的銅包鋁屏蔽層。護套由聚氯乙烯護套材料擠壓而成。銅包鋁線上的銅線層與銅包鋁線的體積比為15% -2%。

采用上述技術方案，本實用新型提出的控制電纜具有以下有益效果。

1.本實用新型用銅包鋁線代替銅線作為電纜的導體和屏蔽層。由于銅的密度為3.63克/立方厘米和8.9克/立方厘米，在同等條件下，用銅包鋁線代替銅線，金屬材料的結構重量減輕了59.18%，不僅大大節約了電纜的生產成本，而且大大減輕了電纜的重量。

2.本實用新型采用交聯聚乙烯絕緣代替聚氯乙烯絕緣，使電纜導體的長期允許工作溫度從70提高到90，提高了本實用新型電纜的載流量，使其載流量指標略優于同規格的傳統控制電纜；

3.本實用新型用交聯聚乙烯絕緣代替聚氯乙烯絕緣。由于交聯聚乙烯的密度為0.95克/立方厘米，聚氯乙烯的密度為1.45克/立方厘米，在相同條件下，用交聯聚乙烯保溫材料代替聚氯乙烯保溫材料，降低了保溫層的結構重量。

綜上所述，本實用新型具有電纜質量高、成本低、重量輕的特點。
