YJV22-8.7/15KV3*35電力電纜 絕緣水平如何選擇？--低壓電力電纜廠家為您解開疑惑

YJV22-8.8/15KV3*35電力電纜絕緣水平如何選擇，正確地選擇電纜的額定電壓是確保長期安全運行的關鍵之一，導體對地 (與絕緣屏蔽層或金屬護套之間 )的額定電壓，應滿足所在電力系統中性點接地方式及其運行要求。配電系統標稱電壓為 U n分為兩類 :

A類--接地故障能夠在l min 內被切除，如220/380V 系統。

B類接地故障能在1H內被切除，如3-35KV 系統，當中性點采用低電阻接地，且接地故障切除時間小于 min，導體 對地耐壓按 u0選擇，可采用I類絕緣，其余則應選擇 II 類。

1.絕緣等級和電壓標注

電力電纜絕緣水平分為I和Ⅱ類。

電纜導體之間的額定電壓U. 電纜導體對地(與絕緣屏蔽層或金屬護套之間 ) 的額定電壓U0

2.電纜絕緣水平

(1)導體之間的額定電壓電壓U，應大于等于系統的標稱電壓 U0。

(2)電纜導體之間的工頻電壓U...應按等于或大于系統的工作電壓。

(3)絕緣的雷電沖擊耐受電壓峰值U應能夠承受雷電沖擊，應按表 1-2選取。

(4)110kV電纜外護套絕緣水平:對于采用金屬套一端互聯接地或三相金屬套交叉互聯接地的電纜，因系統發生短路故障或遭受雷電沖擊時，在金屬套的不接地端或交叉互聯處會出現過電壓。為此需要安裝過電壓限制器，此時作用在外護套上的電壓主要取決于過電壓限制器的殘壓。外護套的雷電沖擊耐受電壓按表 1-2選擇。

110kV或220/380V 系統選用第I 類絕緣水平 :3~35kV系統應選用第Ⅱ類的絕緣水平。電纜絕緣水平選擇見表1-2:

表1-2 電纜絕緣水平選擇

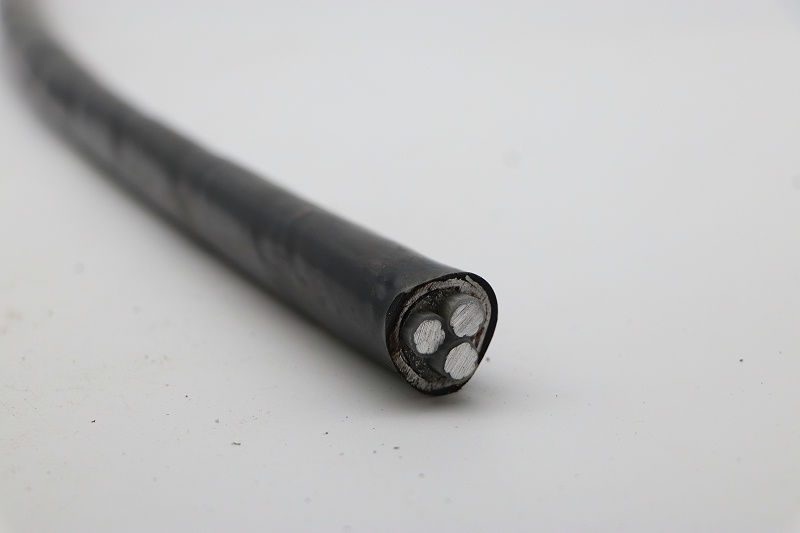

河南太平洋線纜有限公司，主營產品YJV22-8.7/15KV3*35電力電纜 ，控制電纜和礦物質絕緣電纜。公司以齊全的品種，過硬的質量，優良的服務和靈活的營銷機制迎來了四方賓客的惠顧，公司將一如既往的為每一項工程， 每一個客戶提供電纜產品。我公司對售前，售中，售后作出以下承諾：
